Здравствуйте Всем пользователям ЛЭРС и персоналу/модераторам форума ЛЭРС
просим прощения, что данный вопрос не относится непосредственно к ЛЭРС учёт, но для дальнейшего ввода опроса под ЛЭРС, если всё получится.
Пишем тут, так как по всей нашей необъятной стране тут большое количество пользователей именно в теме АСКУЭ (АСКУ ТЭР), может кто подскажет, а мы в свою очередь “поплачемся” о продукции РиМ, в данном случае пойдёт вопрос о опросе высоковольтных счётчиков РиМ 384.01 (РиМ 384.02) именно по RF радио-каналу - на RS-485 - GSM/GPRS - ЛЭРС Учёт
продолжаем изучать экспериментально возможность опроса по RF 433 МГц с существующими РиМ 384 01
суть:
у РиМ есть свой RF модем 043.02 по 433 МГц, но с USB
**На подстанции (**рядом с опорой где РиМ 384 01/2), рядом ноутбук не оставить, с ноутбуком всё легко и просто, а вот подключить по RS-485 - нельзя, родной RF модем 043.02 не имеет RS-485 совсем!
В нормальном штатном режиме сетевая компания не даёт доступ на свои сим-карты и не даёт во время монтажа установить сим-карту клиента (юр.лицу) во второй ДИЭ (модуль). Клиенту дают только пульт. Пульт естественно почасовые значения не показывает, нет полной информации по ИПУЭ (журналы событий, параметры эл.сети, расхода почасового, суточного - только счёт фактура и оплачивайте…
А где-то из за объединения КТПН под одним новым ИПУЭ мощность электроустановки становится более 670 кВА, клиенту Юр лицу (потребителю) не предоставляют почасовые значения, не даётся право использовать личный кабинет, соответственно юр.лицо лишают возможность перейти с первой категории на третью по постановлению РФ №442
Одним словом, потребители имеют желание видеть всё в новом установленном от сетевой компании ИПУЭ, но им не дают такой возможности, поэтому мы и взялись за решение этого вопроса.
С счётчиками высоковольтными “на проводах” у Миртек 135РУ такой проблемы нет, так как у них есть координаторы Миртек 145 на дин-рейку RF 433 МГц/RS-485, там всё решено отлично! и этот координатор можно подключить к любому GSM-коммуникатору (модему) по RS-485, а Рим, это ОЧЕНЬ сложно…
взялись за эту тему, испробовали и каков результат:
* приобрели Конвертор USB-RF рим 043.02 для определения работоспособности предложенных счётчиков для изучения - для последующей стыковки с GSM-модемом через RF433 МГц

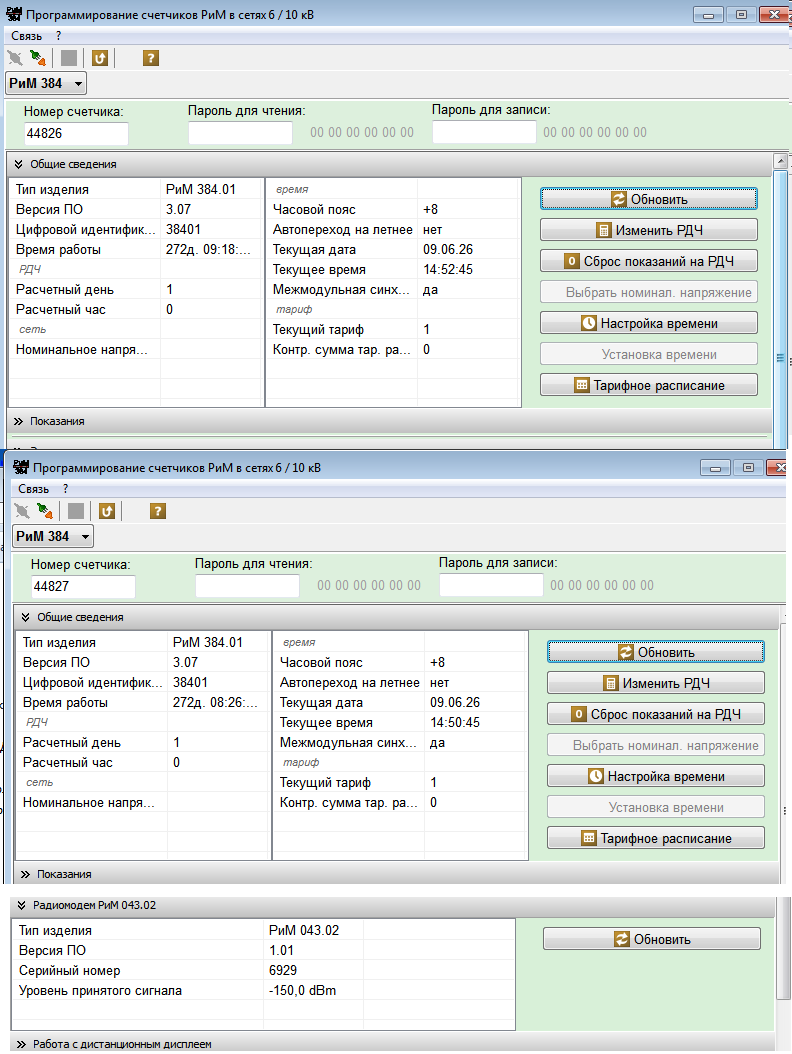

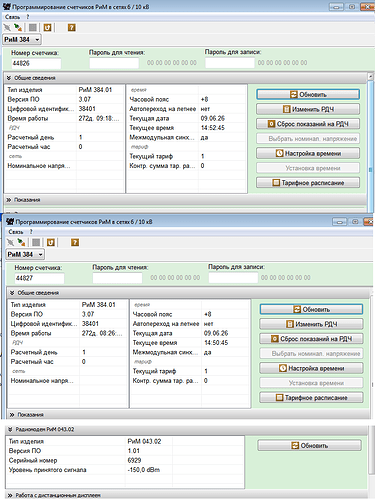

определяются две штуки ИПУЭ с разными номерами ИПУЭ. Заранее выяснили при помощи RF модем 043.02, что частота исследуемых счётчиков:
433,92 МГц = 433920 кГц. 433,92 у нас успешно определился канал 7 в счётчике РиМ 384.02, один канал = 100 кГц, выяснили, что 7 канал это 700 кГц (100 * 7) = 433920 + 700 = 434620 кГЦ = 434,62 МГц
ВАРИАНТЫ ЭКСПЕРИМЕНТАЛЬНЫЕ:
* приобрели Конвертор РиМ 019.01
ничего не вышло, пакет данных уходит - ответа нет, никакой реакции в сервисной ПО самого РиМ Setting_384.exe. В режиме RS-485 ПО самого РиМ Setting_384.exe ответа нет, никакой реакции, в режиме РАДИО модем 043.02 не определяется
* сделана попытка состыковать Конвертор USB-RF рим 043.02 с RS-485 принудительно:
через Модуль TTL(UART) в RS485 https://www.ozon.ru/product/modul-ttl-uart-v-rs485-s-kabelem-1771580861/ и переходником “Разъем USB 2.0 гнездо с клеммной колодкой” для подключения платы и питания +5В отдельно
ничего не вышло, пакет данных уходит - ответа нет, никакой реакции в сервисном ПО РиМ Setting_384.exe в режиме RS-485 ответа нет, никакой реакции, в режиме РАДИО модем 043.02 не определяется
* сделана новая попытка опроса этих же высоковольтных счётчиков при помощи модема RF433 МГц с настраиваемыми параметрами - СПЕКТР 433 DIN (без индикации) http://rateos.ru/spektr433din
в нём выставлено значение определённой заранее частоты 434,62 МГц, на порту RS-485 9600 8n1. режим широковещательный прозрачный по умолчанию по информации от производителей:

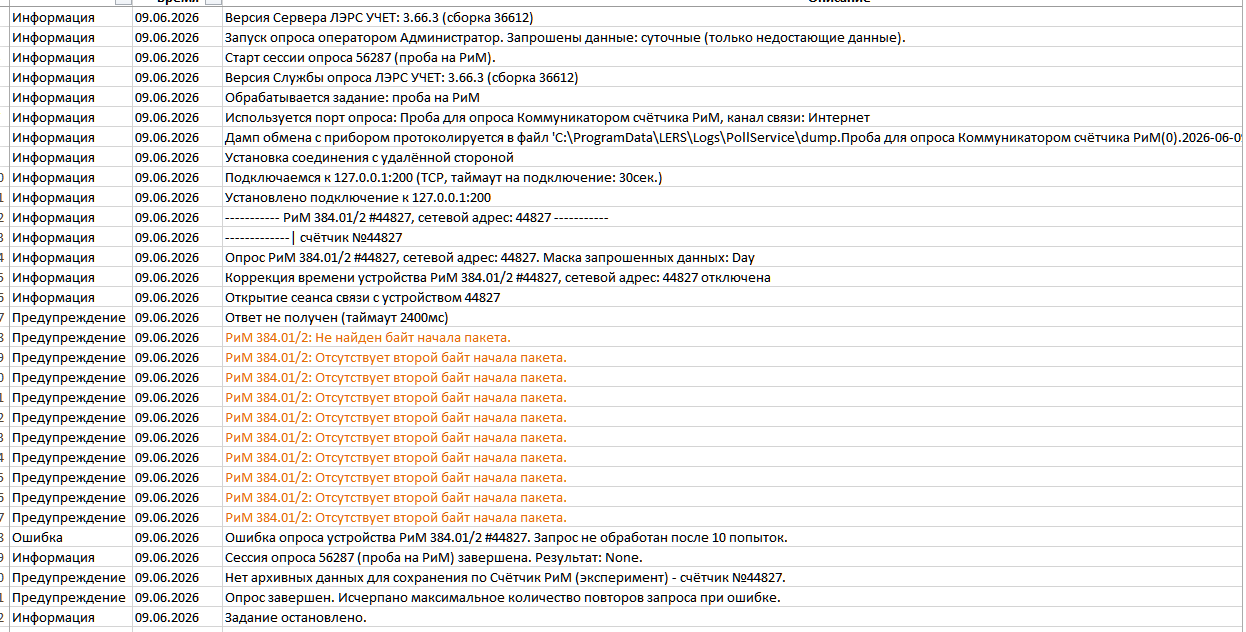

ничего не вышло, пакет данных уходит - ответа нет, никакой реакции в ПО Setting_384.exe
в режиме RS-485 ответа нет, никакой реакции, в режиме РАДИО модем 043.02 не определяется
_________________________________________________________________
предполагаем, что дело в ПО Setting_384.exe, так как требует в режиме радио именно RF модем 043.02. его определяет и именно только с ним работает.
выполнили опрос напрямую со всеми выше указанными средствами связи модемами RF 433МГц поочерёдно
коммуникатор GSM только по RS-485 с ПО универсального - ЛЭРС-Учёт:
результат как обычно по этой теме тоже не привёл к успеху:
И ЭТО НЕ ПОМОГЛО
теперь будем преодолевать “обидный” USB у РиМ 043.02, через мини компьютер-конструктор Ардуино с подкладкой драйверов к РиМ 043.02, работой с USB, с выходом на RS-485
Arduino Leonardo
Плата расширения Arduino USB 2.0 Host Shield на MAX3421E
Модуль конвертирующий TTL в RS485 / Преобразователь сигналов MAX485
Модуль кард-ридера SD Ардуино / Card Reader Arduino
У кого есть какие соображения? будем признательны и благодарны
