Поддержка теплосчетчика СТК

Здравствуйте!
Просим Вас в перечень поддерживаемых приборов учета системы диспетчеризации ЛЭРС УЧЕТ включить теплосчетчик компактный “СТК” производства ООО “ПК Прибор”.

Необходимые условия:

  1. адрес веб-сайта производителя: http://pkpribor.ru/
  2. наименование модели устройства (ссылка на страницу сайта производителя с описанием устройства):
    Теплосчетчик компактный “СТК”, http://pkpribor.ru/product/heat-meters/mars-compact-meter/
  3. руководство по эксплуатации устройства
    Отправлено по электронной почте на адрес support@lers.ru в теме "Поддержка теплосчетчика “СТК”.
  4. описание протокола обмена с устройством
    Отправлено по электронной почте на адрес support@lers.ru в теме "Поддержка теплосчетчика “СТК”.
  5. удаленный доступ к работающему устройству через сеть Интернет или GSM
    Подключение через GSM-модем (номер телефона для установки соединения отправлен на адрес support@lers.ru в теме "Поддержка теплосчетчика “СТК”.

Серийный номер теплосчетчика СТК № 12600004

Опишите настройки штатного ПО, что бы мы могли проверить доступ к прибору.

9600 8N1

А где указать номер телефона, что бы штатное ПО осуществило дозвон. Покажите скриншоты.

Мы не осуществляем разработку ПО. У нас нет ПО с подобным функционалом. Наше ПО позволяет считывать только при непосредственном подключении прибора к компьютеру (через COM порт). В телефоном разговоре с начальником отдела разработки Антоном мы это обсуждали.

Нам не удается опросить прибор. При отправке запроса к прибору, мы получаем ответ, который является AT-командой: AT#ENHRST=1,10.



Очевидно, Вы получаете эхо от модема.

Это команда установки сброса модема через 10 минут.

Вам нужно перевести модем в режим передачи данных.

Цитирую:
"
+++ - перевод модуля из режима передачи данных в режим приема АТ-команд.
ATO – возврат в режим передачи данных
"
Если Вы в терминале, используйте эти команды.

Скорее всего это отвечает Ваш модем, а не наш, так как принимающий модем по дефолту должен переходить в режим передачи данных.
Чтобы принимающий модем позволял исполнять удаленной стороне AТ команды вообщем-то нонсенс.

Мы проверили доступ к прибору еще раз:

  1. Мы отослали команду получения адреса прибора F0 0F 0F F0 00 00 00 00 00 A5 44 и получили ответ от вашего модема 41 54 23 45 4E 48 52 53 54 3D 31 2C 31 30 0D (в ASCII виде: AT#ENHRST=1,10
    ). Эти данные возвращает не наш модем, а ваш.
  2. Мы отослали команду чтения суточного архива 12 60 00 04 06 1C 40 00 00 00 01 00 10 0B 0E 00 00 00 10 0B 0E 17 00 00 CA 00 47 0F и получили ответ 41 54 23 45 4E 48 52 53 54 3D 31 2C 31 30 0D (в ASCII виде: AT#ENHRST=1,10). Эти данные тоже вернул ваш модем.
    Мы попробовали отослать ещё несколько команд вашему прибору и на все команды получаем один и тот же ответ. Хочу обратить ваше внимание, что эти данные возвращает не наш модем, он их получает от вашего.
    Не могли бы вы дать пояснения с чем это связано и почему ваш прибор не отвечает на запросы согласно протоколу?

Добрый день!

Эти пояснения дам я.
Для меня остается совершенной загадкой, откуда специалистом сделан вывод, что Теплосчетчик СТК (упоминаемый как прибор) может отвечать на запрос адреса AT командами, уникальными для модема Teleofis (который рекомендован Лэрс).
Поэтому дать пояснение по части конкретно Теплосчетчика всё же затрудняюсь.
Тем не менее, благодаря настойчивости, проявленной с Вашей стороны, мы убедились что проблема действительно в нашем модеме.
В ходе расследования мы подтвердили проблему на нашей стороне, связанную с тем, что модем при приеме звонка не переходил в “прозрачный режим”, возвращая вместо этого в сеть AT команды.
Попытки принять звонок принудительно, или сбросить модем успехом не увенчались.
Мы связались с производителем GSM модема Teleofis, где нам подтвердили существование проблемы, объяснив это проблемами управлящих скриптов модема и тут же выслали способ её исправления.
Техподдержка Teleofis сработала быстро и профессионально. На всё ушло не более 15 минут.
В данный момент я несколько раз осуществил модемное CSD соединение, отправив запрос на получение номера теплосчетчика и получив ответ. Я проверил как GSM, так и rs485 канал.
Уверяю, в данный момент модем работает корректно.
Можете проверить.

Мы не делали вывод, что прибор СТК может отвечать АТ-командами. В сообщениях говорится, что такой ответ приходит, при отправлении запроса к прибору.

Мы проверили доступ еще раз, связаться с модемом удаётся, на все посылаемые запросы нет ответа.

Добрый день!
Все правильно, я видел трафик.
Было несколько подсоединений, запрашивались серийные номера и архивы под адресу 1260004.
Ответы тоже были, но искаженные. Причем искажение фиксировалось в сегменте 485 сети.
Выяснилось, что смена направления передачи у модема занимает слишком много времени, искажая ответ Теплосчетчика СТК, а именно теряя 3 байта и искажая четвертый.
Модем не освобождает линию rs485 сразу.
Кое где это не критично, но у нас приборы отвечают сразу.
Производитель признал аппаратную ошибку и предложил исправление.
Мы не хотели затягивать проверку теплосчетчика и сделали сами.
Говорят, что модемы с 1 ноября идут уже исправные и доработки не требуют.

С учетом вскрывшихся обстоятельств прошу Вас снова повторить проверку прибора.
Побоюсь в этот раз гарантировать полную исправность модема, но чтение архивов и настроек, с помощью утилит опроса счетчика, в этот раз у меня прошли успешно.

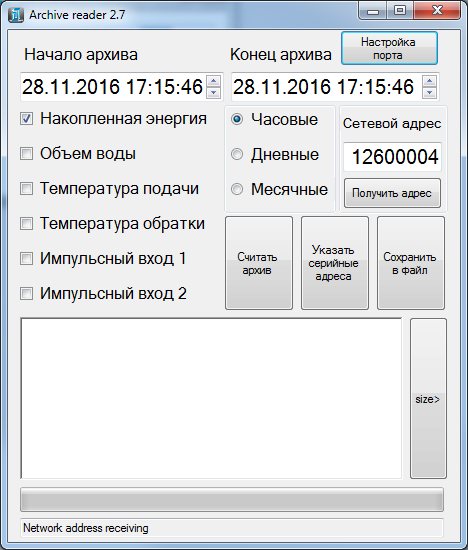

Для архивов я использовал актуальную версию Archive reader 2.7 с сайта ПКПрибор http://www.pkpribor.ru/upload/support/ArchReader_2.7.zip.
Там простой интуитивный интерфейс. Чтобы считать архивы достаточно выбрать порт, и автоматически определить адрес. Этого достаточно чтобы убедиться в 100% работоспособности канала.
Я не в курсе, какую программу передали Вам, если это TestAll 2.7 то там много ненужных и уже неработающих параметров.

Архивные данные начинаются где то с 8-9 часов по МСК времени, прошу Вас не смущаться, что до этого времени будут получены значения NaN (Not a number).
Это нормально, я подчистил архивные данные от мусора, чтобы не казалось, что там случайные данные.
Адрес тот же, все остальное так же.

Желаю успехов,
жду хороших вестей.

Мы проверили доступ ещё раз, данные с прибора не удалось считать. Чтение производилось ПО Archive reader 2.7. По дампу обмена видно, что прибор отвечает, но ответ неправильный и ПО не может его разобрать.

Пример запроса определения адреса:
Запрос: F0 0F 0F F0 00 00 00 00 00 A5 44 Ответ: F8 FD FF FD FE

Пример запроса суточных данных:
Запрос: 01 26 00 04 06 1C 40 00 00 00 02 00 10 0B 0F 00 00 00 10 0B 11 00 00 00 A8 00 92 CC Ответ: F7 FB FF FF FF FF FF FD FF FF E9 FF FF FF FE F2

Пробовали считывать суточные, месячные и часовые архивы, результат отрицательный.
Еще заметили одну странность, Татьяна сообщила серийный номер 12600004, вы сообщили серийный номер 1260004. Какой же номер верный? Мы, на всякий случай, попробовали считать с того и другого, но считать данные так и не получилось.

Спасибо за внимательность, номер 12600004. Четыре ноля.
На логах действительно мусор (странно, до этого все нормально было).
Мы выключили логгер 485 сети, работоспособность восстановлена (проверено другим инженером).
Попробуйте пожалуйста еще.

В этот раз вообще никакие данные не считываются, даже битые. Прибор не отвечает на запросы.

Константин, прошу Вас подсказать дальнейшие действия по решению проблемы.
У меня нет совершенно никакой информации.
Что делать - непонятно.
Но проблему решать надо, потому что если с ней столкнется потребитель, то он не сможет решить проблему самостоятельно.


После прочтения сообщения на форуме я проверил считывание. Архив считался.
Значит проблема или в настройках, или в особенностях дальней связи.
Давайте обменяемся скриншотами программ?

Пока идет работа по выяснению причины,
мы можем приобрести другой, гарантированно работающий настроенный модем, который Вы нам укажете.
Так будет даже лучше.

Так же, предлагаю пока взять перерыв. К сожалению, у меня нет возможности уделять этой проблеме много времени.

Мы выставили следующие настройки, согласно вашим рекомендациям:
До модема дозвониться удается, однако прибор не отвечает.
Вы сообщили, что у вас, опрос прибора через модем идет без проблем, следовательно и у нас опрос должен идти.

Добрый день!
Посовещавшись с руководством, мы решили приобрести у Вас ЛЭРС GSM Lite, т.к. Модем GSM TELEOFIS RX108-R2 возможно некорректно работает.
Просим Вас сообщить где его можно приобрести в Москве либо просим Вас выставить счет с учетом доставки.

0000000: 3d7e 3d7e 3d7e 3d7e 3d7e 3d7e 3d7e 3d7e =~=~=~=~=~=~=~=~
0000010: 3d7e 3d7e 3d7e 3d20 5075 5454 5920 6c6f =~=~=~= PuTTY lo
0000020: 6720 3230 3136 2e31 312e 3031 2031 313a g 2016.11.01 11:
0000030: 3038 3a31 3820 3d7e 3d7e 3d7e 3d7e 3d7e 08:18 =~=~=~=~=~
0000040: 3d7e 3d7e 3d7e 3d7e 3d7e 3d7e 3d0d 0a0d =~=~=~=~=~=~=…
0000050: 0a4e 4f20 4341 5252 4945 520d 0a0d 0a52 .NO CARRIER…R
0000060: 494e 470d 0a0d 0a43 4f4e 4e45 4354 2039 ING…CONNECT 9
0000070: 3630 300d 0af0 0f0f f000 0000 0000 a544 600…D
0000080: f00f 0ff0 0000 0000 00a5 44f0 0f0f f000 …D…
0000090: 0000 0000 a544 f00f 0ff0 0000 0000 00a5 …D…
00000a0: 44f0 0f0f f000 0000 0000 a544 f00f 0ff0 D…D…
00000b0: 0000 0000 00a5 44f0 0f0f f000 0000 0000 …D…
00000c0: a544 f00f 0ff0 0000 0000 00a5 44f0 0f0f .D…D…
00000d0: f000 0000 0000 a544 f00f 0ff0 0000 0000 …D…
00000e0: 00a5 44f0 0f0f f000 0000 0000 a544 000d …D…D…
00000f0: 0a4e 4f20 4341 5252 4945 520d 0a .NO CARRIER…
В последний раз я сдампил вот такой вот лог.
Запрос правильный, ответа нет.
Сейчас разбираемся.
